編輯:賈楠
設計:丘建筑
主持建筑師:于島、程博、李博
在滄州郊區,有一片位于新建居住社區。業主希望將社區內幾間底層商鋪從毛胚狀態改造為一處禪修館,定期舉辦如冥想、瑜伽、花藝和焚香等課程活動,讓社區的住戶得以從忙碌的日常生活節奏中抽離,放松,觀想。禪修館所在社區毗鄰一片珍貴的濕地自然保護區,住區與濕地被公路分隔,禪修館的選址則位于社區內部最商業的街面上,同時面向園區中的一處“人造”景觀。這一空間分配上的錯位和矛盾成為了項目立題的起點。
場地
商業街連續的單層商鋪體量,為后側的二層住戶提供了開敞的屋頂露臺。在六間打通的商鋪里,柱梁線性排列開來,屋頂向中軸傾斜,落水管貼柱而下。如此,便是禪修館改造前的一副骨骼。

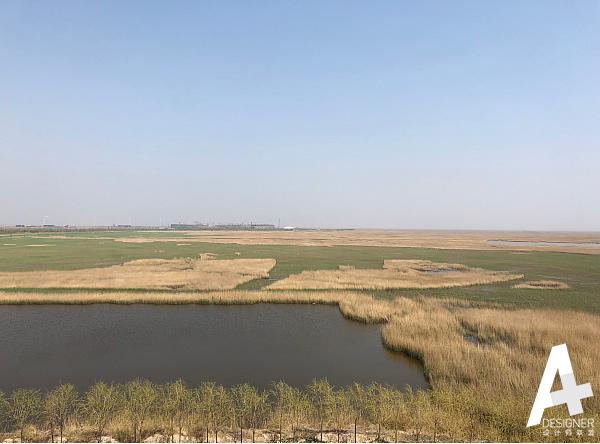

▲社區旁的濕地

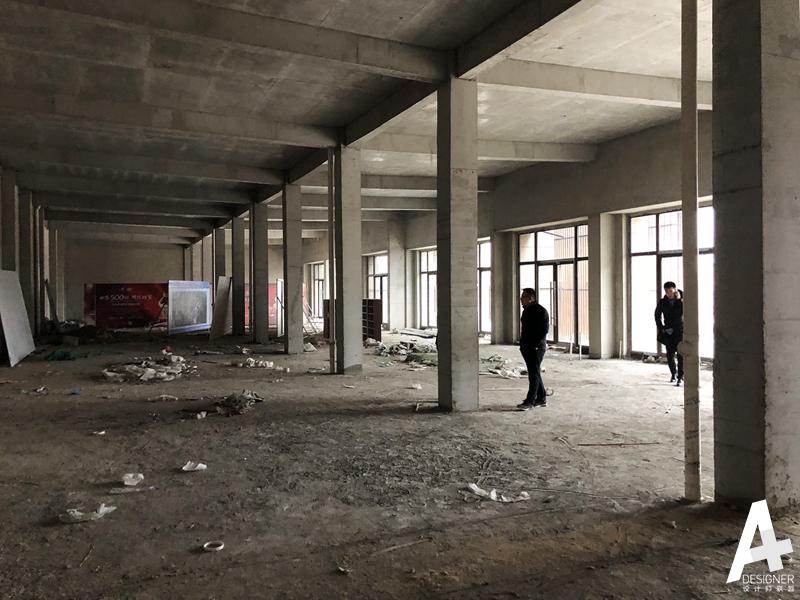

▲改造前內部空間
矛盾與設計的開始
矛盾產生于立項之初的基本條件。在使用上帶有強烈內向屬性的觀想空間,被安置在一條園區內的主要商業流線上。如何處理內外兩個世界的關聯,是改造設計的切入點。
空間的組織圍繞如何營造內向的世界而展開。在外立面上,我們拿掉老的門窗,在原結構的柱跨間置入一套用不銹鋼建造的金屬窗套。窗套整合了容納空調室外機的凹槽,以及面向商業街的種植池,與原有建筑主體的框架脫離開來。

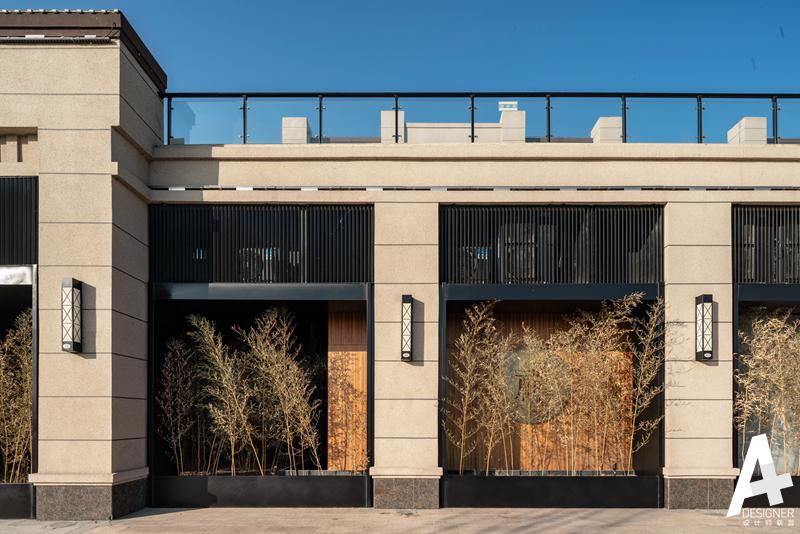

▲外景 窗套
內外
在平面的組織上,我們將容納不同觀想行為的房間,作為分割空間的基本單元。彌散分布的體量,將空間劃分成不感知原結構的,連續但迂回的“外部”公共空間(走廊,水院),以及暴露原結構的,獨立而靜態的“內部”觀想空間(課室)。
在“內部世界”,每個房間根據各自不同的尺度和性格,分別對應玄關、等候室和更衣間、主課室和小課室、以及洗手間等基本使用功能;而在“外部世界”,抵達課室前迂回的線性路途,是經由身體至心理的前奏鋪墊。
穿過隧道般的入口,體驗線性地展開。青石板鋪設的步道串聯起終點被側光提亮的玄關,圍繞一組柱梁布置的等候室,以及向兩側分別進入的男女更衣間,再經由幾次身體的轉向,來到豁然明亮的水院。

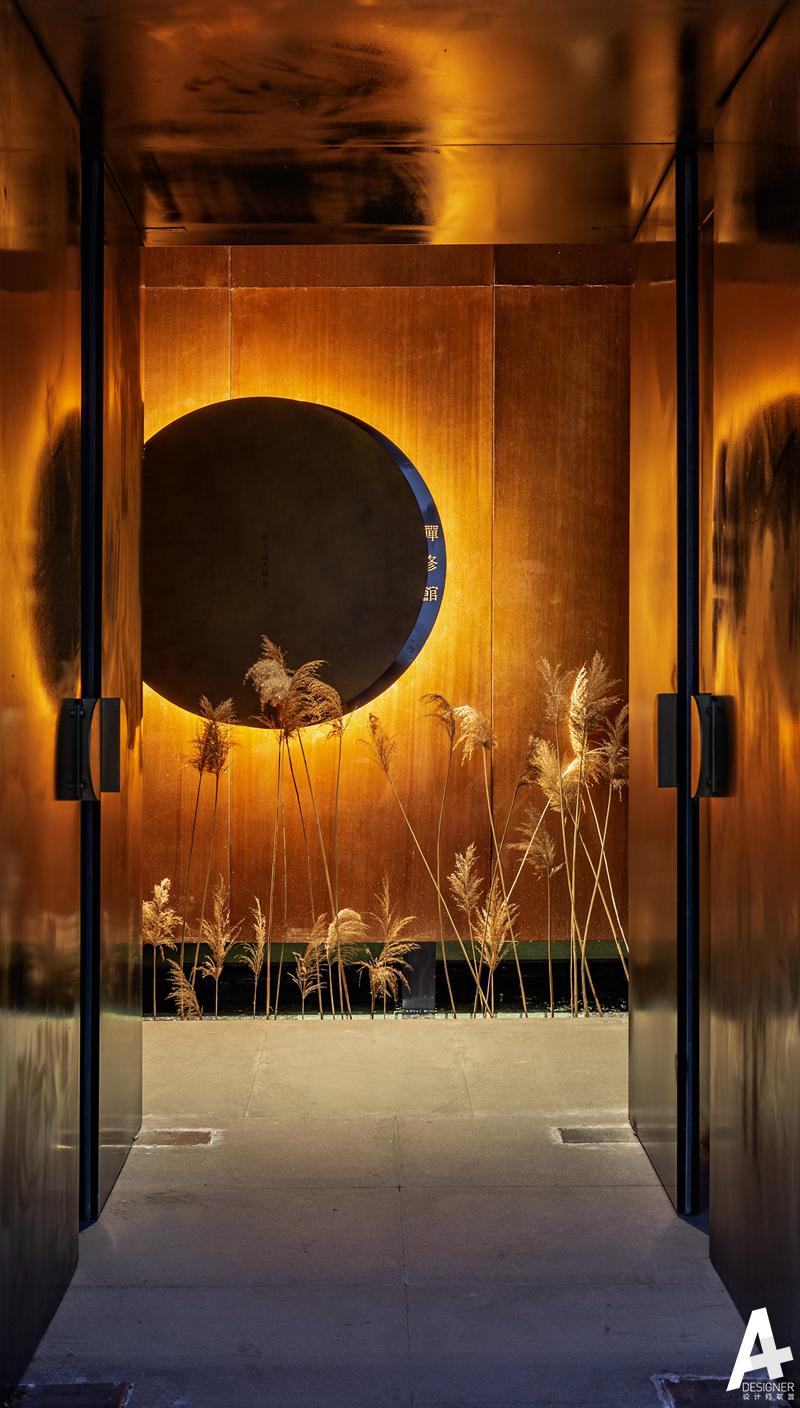

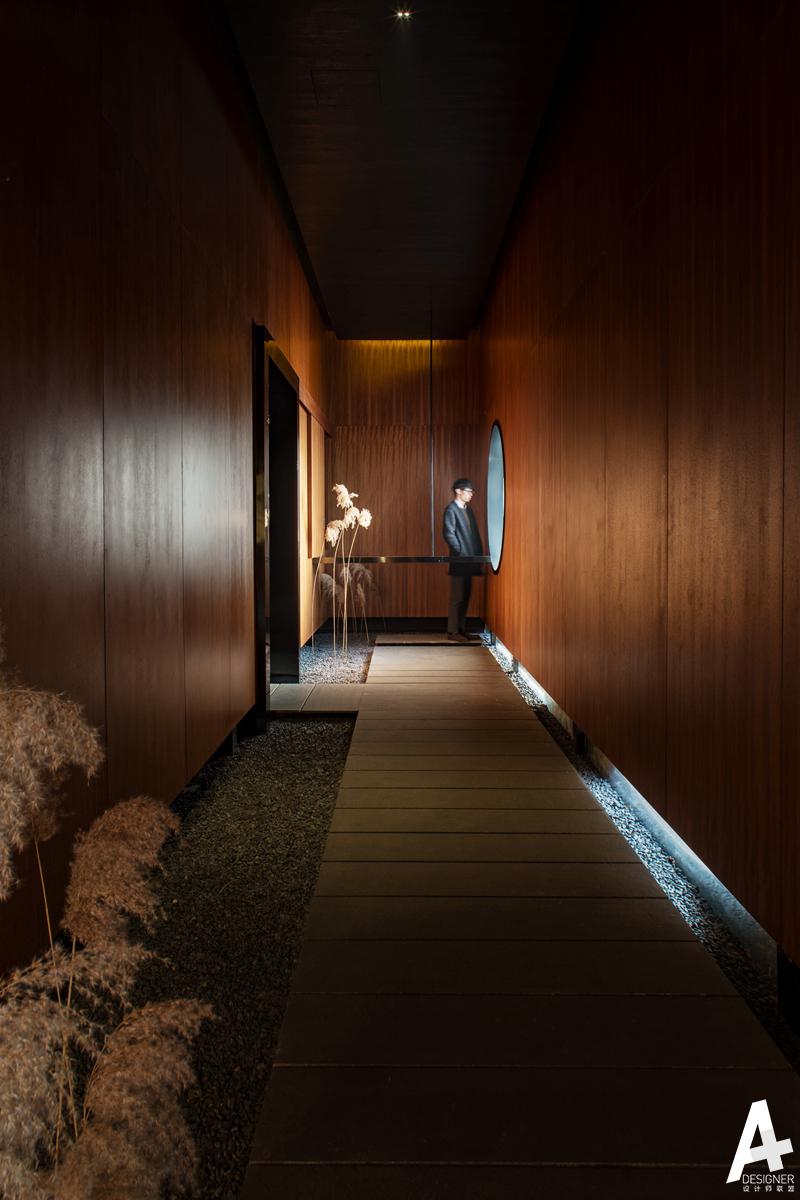

▲隧道般的入口
▲玄關

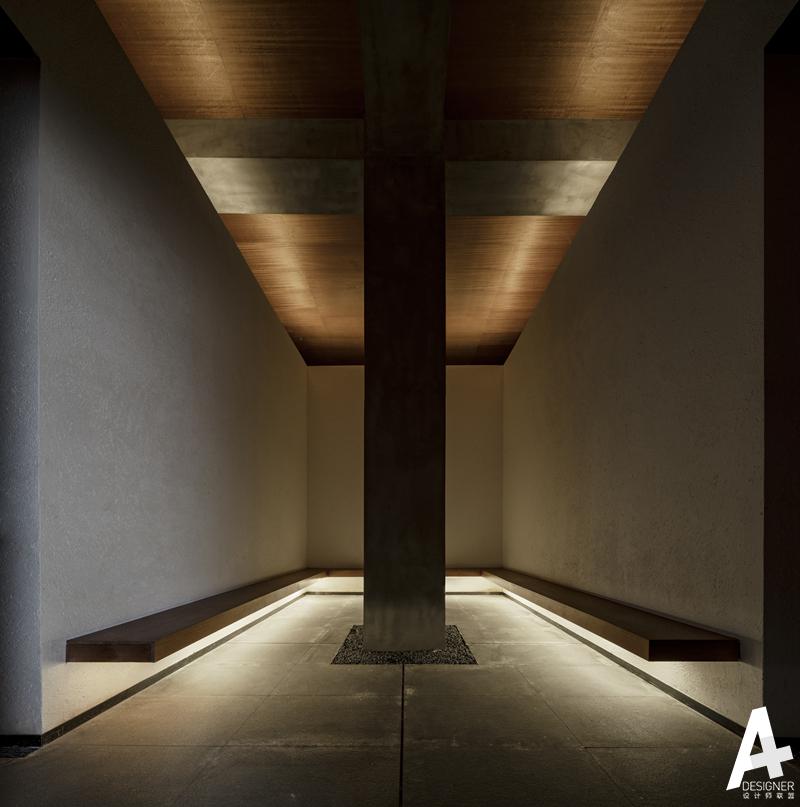

▲圍繞柱梁布置的等候室
▲木飾面與黃銅分割
由明亮嘈雜的商業街進入室內起,直至到達水院再次感知到柔和的自然光源,眼睛已經過光線由明至暗,再提亮的梯度調試,配合水院兩側界面的語言調動,身體在感官上進入了一處被內化的“室外”空間。

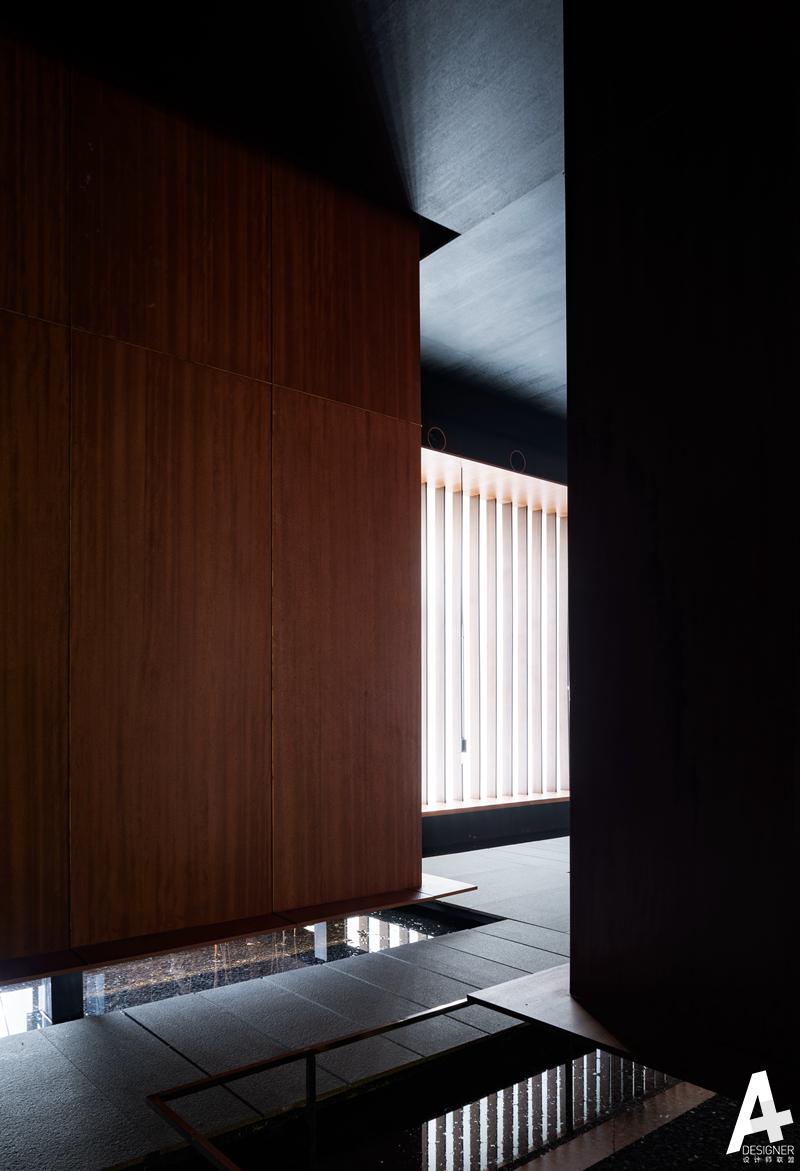

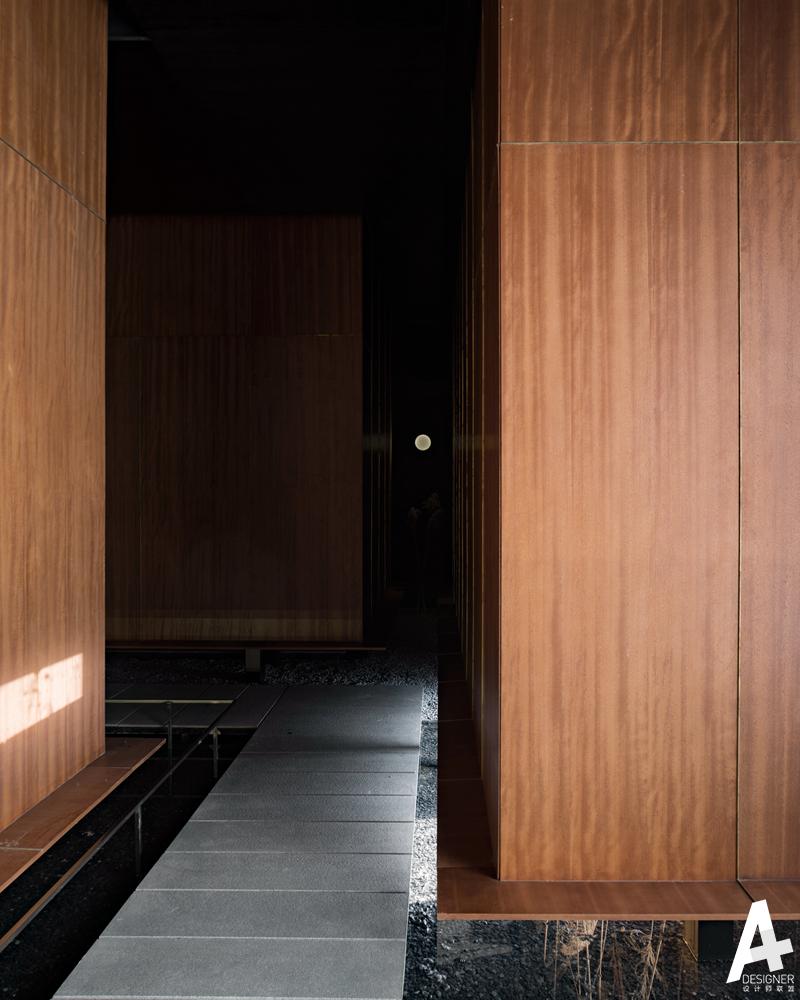

▲進水院前轉折
▲檐口提示轉向

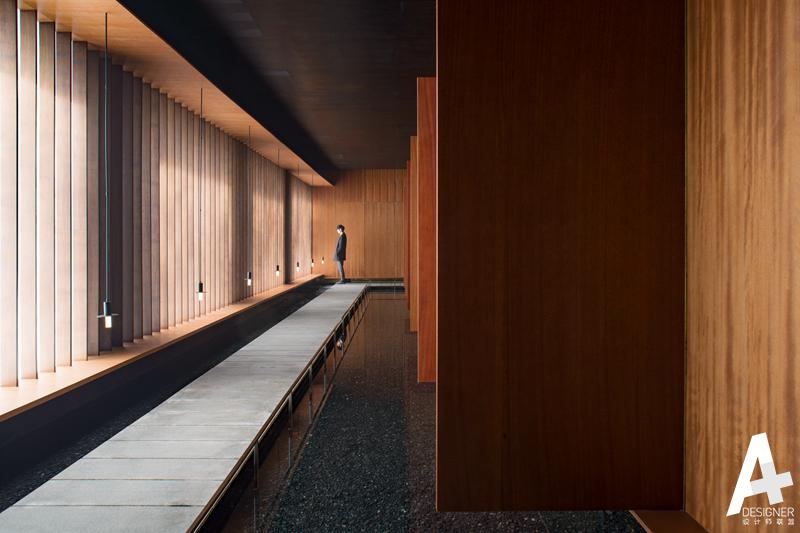

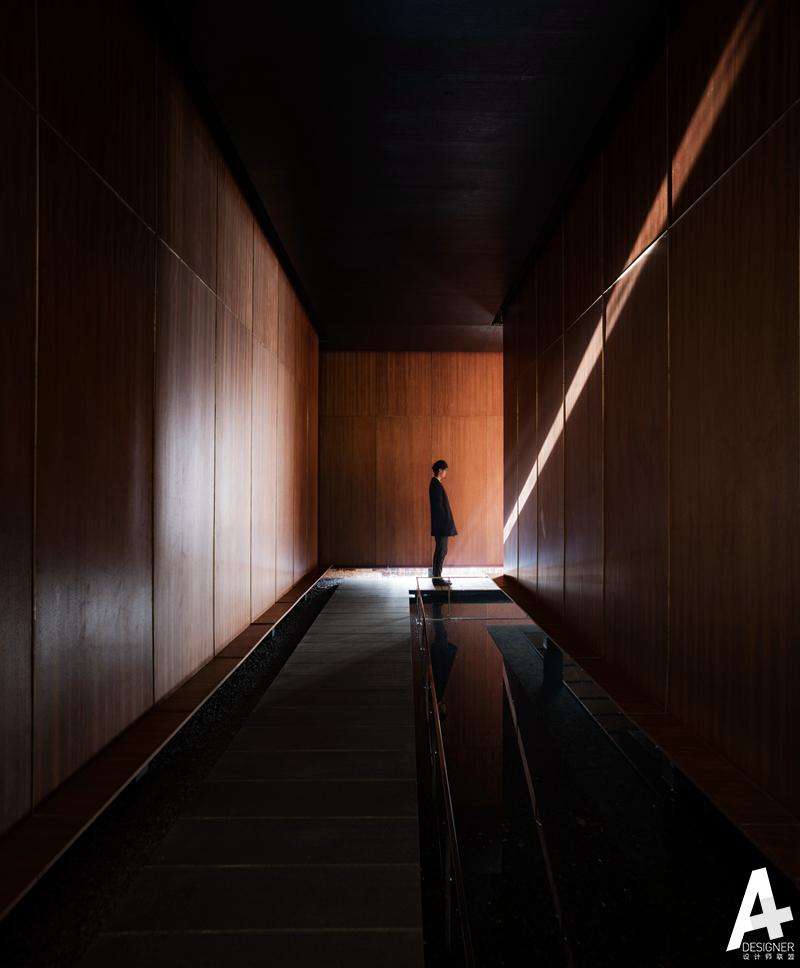

▲水院

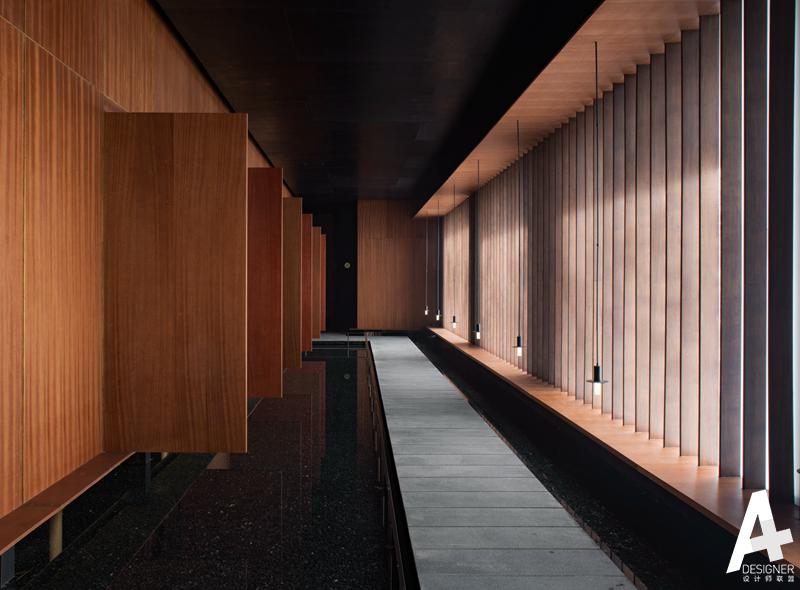

▲水院回望

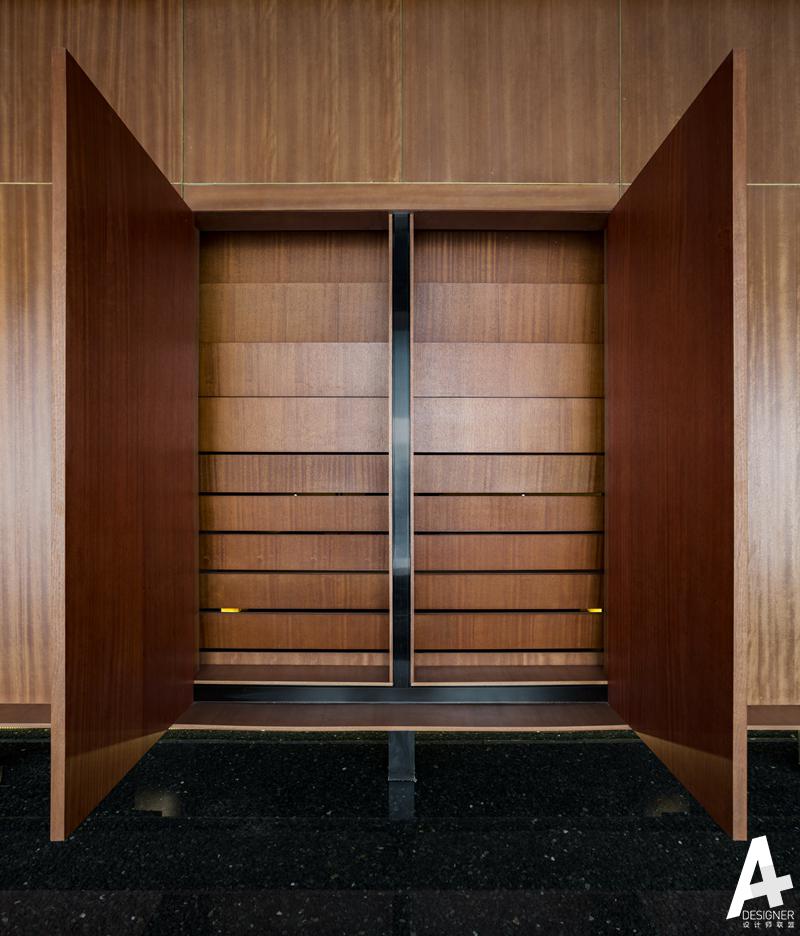

▲水院看向門扇中的雙層腔體
容器
圍繞“內外”展開的基本空間形制,得以通過平面的組織建立,而剖面的動作,意在配合平面的意圖,進一步刻畫“內外”空間性格的差異。

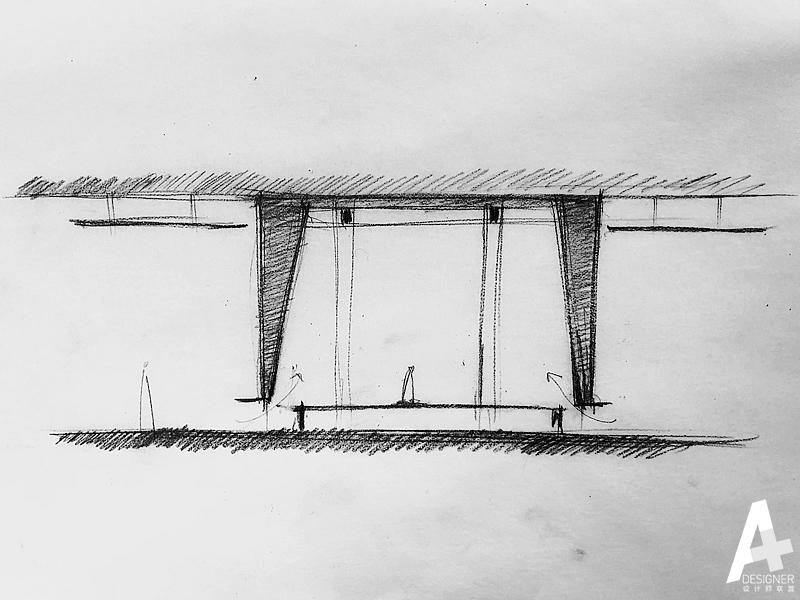

▲剖面草圖
圍合課室空間的墻壁,是由輕鋼龍骨和輕質木構建造的雙層腔體。腔體內側傾斜,外側直立,內外界面通過水平檐口構件,收束在飄離地面的高度。腔體內側水平向的木百葉層層懸掛下來,配合房間中立柱“支撐”和橫梁“出挑”的姿態,整個課室仿若“容器”,被粗壯的柱梁“撐起”,飄離于地面,包裹著觀想的身體。
而每個容器與柱梁位置關系的不同,也賦予房間不同的性格,適配相應發生的觀想行為:在可以容納多人的主課室里,四組柱梁序列賦予空間“大殿”般的性格;而小課室里的單組柱梁,成為觀想者獨處時身體的陪伴。

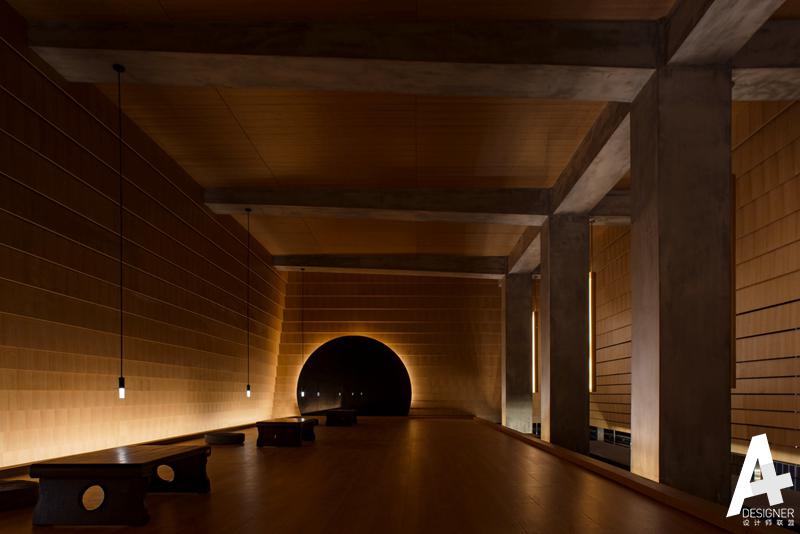

▲主課室

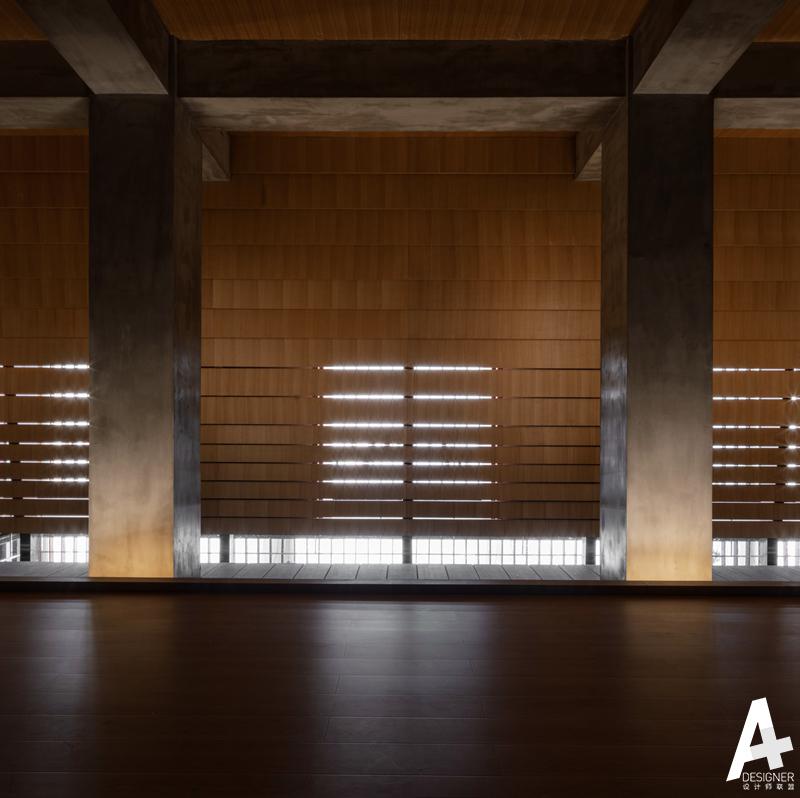

▲百葉作為光的媒介
一片貫穿“內外”的水景,將水院的光線經由水平縫隙反射進來。課室中,四根混凝土立柱從水中升起,輕質的木構容器浮于水面,整個禪修館,是一處關于濕地上考古遺址的類比,營造出一片觀想中的“濕地”景觀。

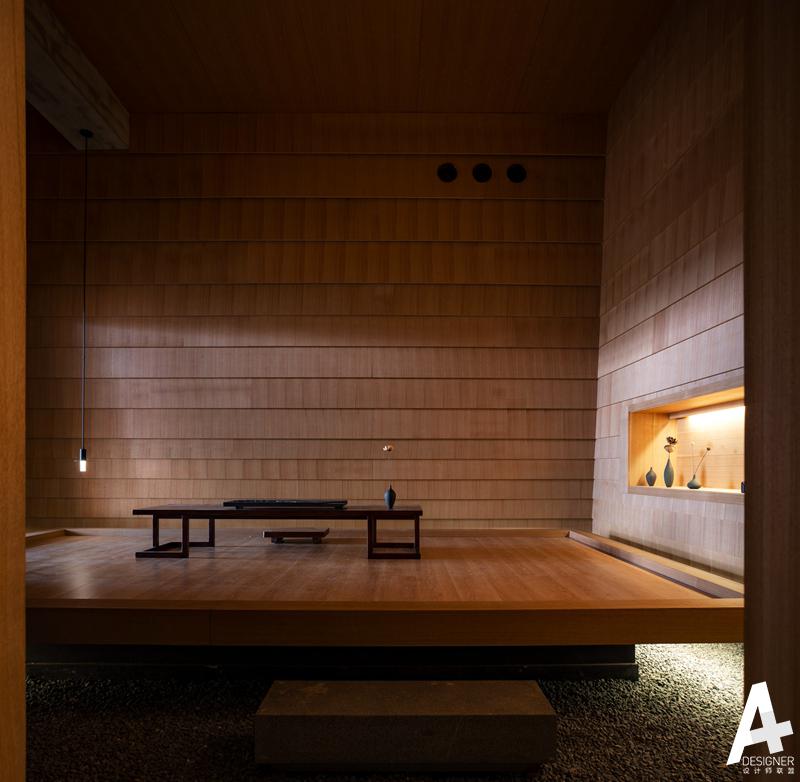

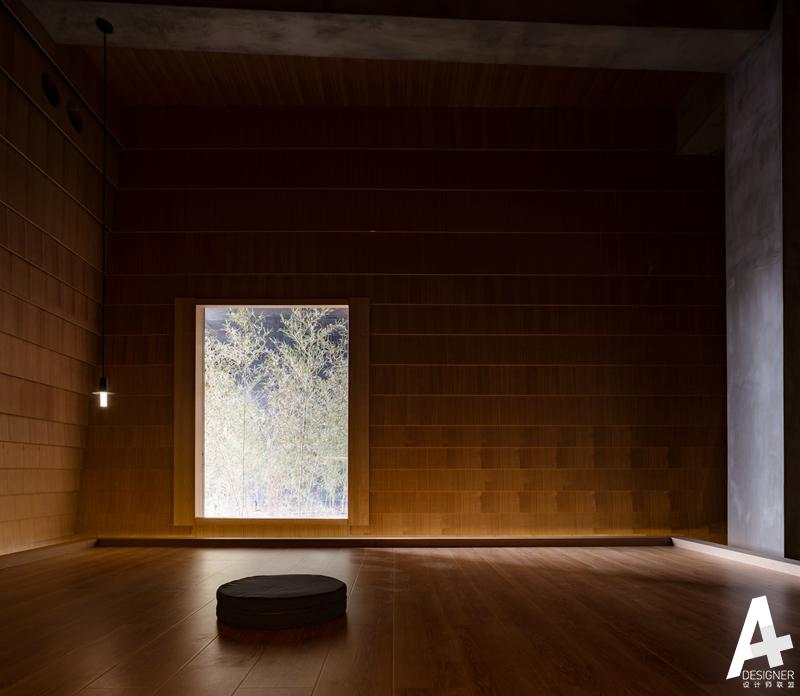

▲小課室南
▲小課室西

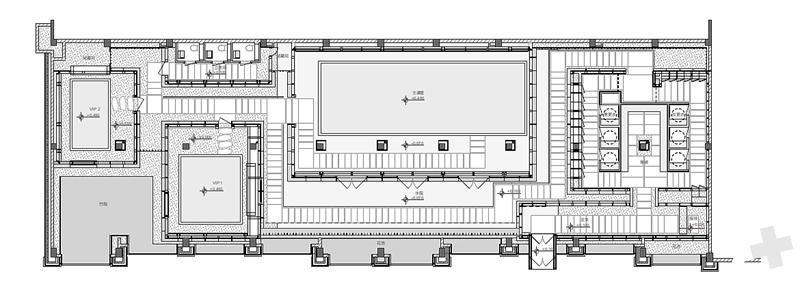

▲改造后平面圖

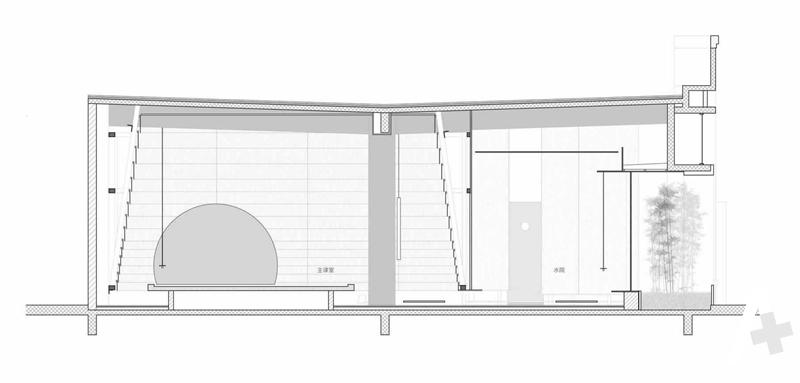

▲剖面圖 主課室-水院-窗套

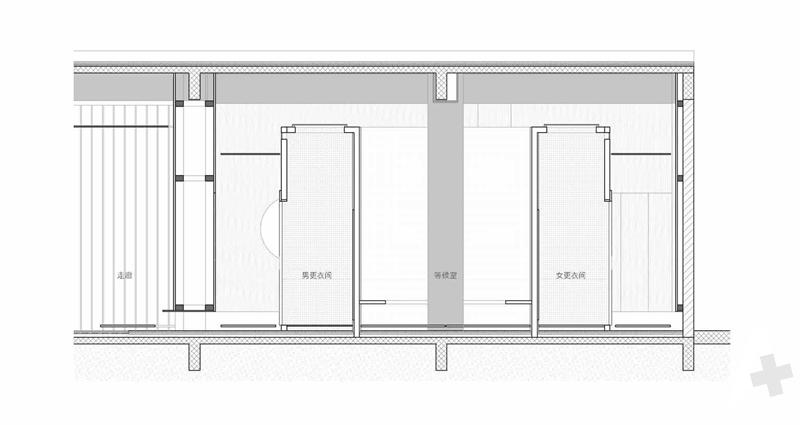

▲剖面圖 等候室-更衣室-走廊

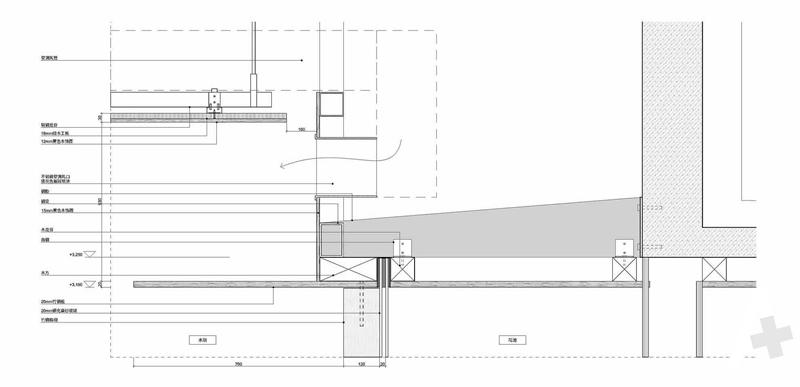

▲水院頂部交接節點
項目名稱:禪修館
建筑設計:丘建筑設計事務所
主持建筑師:于島、程博、李博
項目地點:河北省滄州南大港,碧桂園鳳凰生態城
項目業主:碧桂園鳳凰生態城
項目負責人:葉力舟
駐場建筑師:于島、葉力舟
項目成員:葉力舟、李然、李張君
施工圖繪制:葉力舟、于島
照明顧問:龐磊
服裝設計:孫涵
攝影視頻:朱思宇、程博、孫中維、李博、葉力舟、于島、王丹暘
主要結構:鋼結構
主要材料:木飾面、黃銅、不銹鋼、硅藻泥、砂礫
設計周期:2017年12月—2018年3月
施工周期:2018年4月—2018年6月
建筑面積:600平方米
聯系郵箱:info@hilarchitects.com
